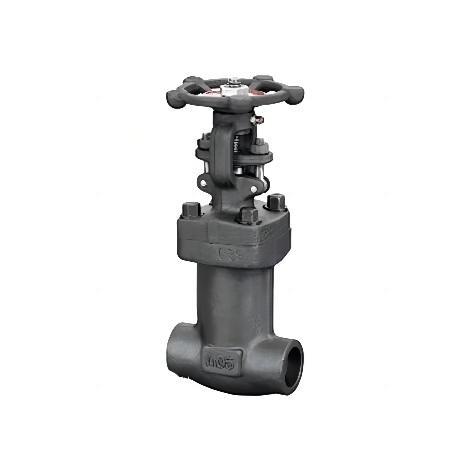

WJ11Y锻钢波纹管截止阀
时间：2022/11/18
产品详情
锻钢波纹管截止阀采用以下结构
☆自定心压板压套式
☆螺纹、承插或对焊接端整体延长阀体
☆螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
☆整体式上密封座
☆承插端符合ASME B16.11
☆螺纹端符合（NPT）ANSI/ASME B1.20.1
☆明杆支架型（OS￡Y）
☆相关压力： 800LB
采用结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS￡Y）
相关压力：·800LB
锻钢波纹管截止阀 800Lb
材质细表
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
||
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
|
波纹管
|
SS
|
|||
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
5
|
阀盖
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
||
|
8
|
填料压套
|
A276420
|
A182F304
|
||
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
||
|
12
|
阀杆螺母
|
A276420
|
|||
|
|
手轮
|
A197
|
|||
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
销钉
|
A276420
|
A182F304
|
||
|
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
垫圈
|
SS
|
|||
|
14
|
铭牌
|
SS
|
|||
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
