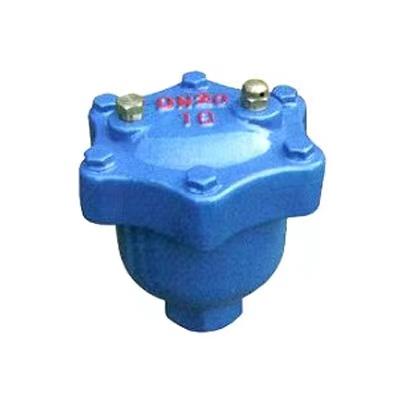

ARVX微量排气阀
时间：2022/11/17
ARVX微量排气阀在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋(AIR POCKET),使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系 统的输水效率及节约能源。单杆式（SIMPLE LEVER TYPE)微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢，内部使标准排气孔径1/16"，适合用于PN16工作压力环璋。
产品详情
主要零件材料：
|
名 称 |
材 质 |
|
阀 盖 |
球墨铸铁 |
|
阀 座 |
304不锈钢 |
|
杆 架 |
304不锈钢 |
|
塞 头 |
合成橡胶BUNA,VITON |
|
杠 杆 |
304不锈钢 |
|
浮 球 |
304不锈钢 |
|
阀 体 |
球墨铸铁 |
|
螺 栓 |
镀锌钢制 |
外表及主要尺寸：
|
公称通径DN(mm) |
入口尺寸 |
出口尺寸 |
排气孔尺寸(mm) |
外形尺寸A(长)хB(宽)х(高)(mm) |
|
15 |
1/2"(15m/m) |
1/4" |
1.6 |
102 х86х127 |
|
20 |
3/4"(20m/m) |
1/4" |
1.6 |
102 х86х127 |
|
25 |
1"(25m/m) |
1/4" |
1.6 |
102 х86х127 |
ARVX微量排气阀结构图：
